Как опросить счётчик Энергомера СЕ303 по CSD с помощью модема iRZ TG21.A/iRZ TG21.B

Оборудование

Для опроса по CSD требуются два модема: ведущий со стороны диспетчерского ПО и ведомый со стороны счётчика.

В качестве ведущего модема выступает GSM-модем, например iRZ MC52iT.

В качестве ведомого – модем iRZ TG21.A/iRZ TG21.B.

В модемы необходимо установить SIM-карты, для которых подключена услуга передачи данных по CSD-каналу.

Настройка ведущего модема

Настройте ведущий модем – GSM-модем (iRZ MC52iT).

1) Подготовьте GSM-модем к работе: вставьте SIM-карту, подсоедините антенну.

2) Подключите GSM-модем к компьютеру с помощью кабеля преобразователя USB-RS232.

3) Подайте питание на GSM-модем.

4) В Диспетчере устройств появится новое устройство – Prolific USB-to-Serial Comm Port. Это драйвер и порт преобразователя USB-RS232 с подключенным GSM-модемом. Запомните номер COM-порта.

COM-порт, к которому подключен GSM-модем


5) Настройте GSM-модем в качестве ведущего модема. Это можно сделать с помощью программы IRZ Test Modem или терминальной программы. Подробная информация о настройке представлена в статье.

    Настройка ведомого модема

    1. Подготовьте iRZ TG21.A/iRZ TG21.B к работе: вставьте SIM-карту, подсоедините антенну.

    2. Настройте iRZ TG21.A/iRZ TG21.B в качестве ведомого модема.

        1) Подключите модем к компьютеру одним из способов:

                - по интерфейсу RS232 с помощью кабеля DB9F-Гребенка 5-pin и кабеля преобразователя USB-RS232.

                - по интерфейсу RS485 с помощью преобразователя USB-RS485.

        Далее описана настройка модема через интерфейс RS232.

        2) Подайте питание на модем.

        3) В Диспетчере устройств появится новое устройство – Prolific USB-to-Serial Comm Port. Это драйвер и порт преобразователя USB-RS232 с подключенным модемом. Запомните номер COM-порта.

    COM-порт, к которому подключен iRZ TG21.A/iRZ TG21.B


        4) Настройте iRZ TG21.A/iRZ TG21.B в качестве ведомого модема. Это можно сделать с помощью программы IRZ Test Modem или терминальной программы. Подробная информация о настройке представлена в статье.


        Примечание: Если вы настраиваете iRZ TG21.A/iRZ TG21.B с помощью терминальной программы, команду at^scfg="GPRS/ATS0/withAttach",off вводить не нужно. Это команда для настройки MC52iT в качестве ведомого модема.


        Внимание! Скорости обмена по COM-порту у счётчика и ведомого модема должны совпадать.


    3. Задайте настройки интерфейса RS485.

          Интерфейс RS485 счётчика Энергомера СЕ303 работает с настройкой 7-E-1 (7-чет-1). Для интерфейса RS485 модема iRZ TG21.A/iRZ TG21.B можно задать настройки:

              - 8-N-1;

              - 7-E-1.

        Внимание! Если для интерфейса RS485 модема iRZ TG21.A/iRZ TG21.B задана настройка 8-N-1, то для опроса счётчика в программе AdminTools нужно выставить галочку Программный контроль четности (7-Е-1) (см. п. Программа AdminTools).

        Если для интерфейса модема задана настройка 7-E-1, то галочку Программный контроль четности (7-Е-1) выставлять не нужно.

        Для опроса счётчика через облачный сервис Я.Энергетик никакие дополнительные настройки не требуются.

            1) С помощью терминальной программы (например, Terminal) подайте на iRZ TG21.A/iRZ TG21.B следующие команды.

          Для 8-N-1

          Для 7-E-1

          at+icf=3 (настройка интерфейса)

          at&w (сохранение)

          at^smso (выключение)

          at+icf=5,1 (настройка интерфейса)

          at&w (сохранение)

          at^smso (выключение)

              2) Разорвите соединение между терминальной программой и iRZ TG21.A/iRZ TG21.B. Закройте терминальную программу. Отключите модем от компьютера. Отключите питание модема.

            Подключение

            Ведущий модем к компьютеру

            С помощью кабеля преобразователя USB-RS232 подключите GSM-модем к компьютеру, с которого будет проводиться опрос счётчика.

            Подключение ведущего модема (iRZ MC52iT) к компьютеру

            Ведомый модем к счётчику по RS485

            1. Снимите крышку зажимной колодки счётчика.

            2. Провод А витой пары подключите к контакту 4 разъёма 6P6C счётчика и к контакту А винтового клеммного коннектора модема iRZ TG21.A/iRZ TG21.B.

            3. Провод В витой пары подключите к контакту 3 разъёма 6P6C счётчика и к контакту В винтового клеммного коннектора модема iRZ TG21.A/iRZ TG21.B.

            4. Подайте питание на счётчик.

            5. Подайте питание на модем.

              Разъём 6P6C счётчика подписан номером 19.



              Подключение iRZ TG21.A/iRZ TG21.B к счётчику

              Опрос

              Программа AdminTools

              1. Запустите программу AdminTools от имени администратора.

                Скачать программу можно по ссылке, установку необходимо выполнить от имени администратора.


                2. Введите данные учётной записи для доступа к программе. По умолчанию имя – ADMINISTRATOR, пароль – пустое поле.

                  Ввести данные учётной записи для доступа к программе


                  3. Найдите в списке устройств счётчик СЕ303, нажмите по нему левой кнопкой мыши.

                  Выбрать счётчик


                  4. В блоке Настройки укажите:

                          - Протокол обмена – Протокол ГОСТ IEC61107-2011;

                          - Канал связи – HAYES-модем (асинхр.).

                  Задать настройки подключения


                  5. В меню сверху нажмите кнопку Канал связи.

                  Перейти к настройке канала связи


                  6. В окне Справочник дважды нажмите на HAYES-модем (асинхр.).

                    Настроить подключение по CSD


                        Откроется окно Библиотека канала связи HAYES-модема (асинхр.).


                    7. На вкладке Общие настройки:

                            - Введите номер телефона SIM-карты, которая установлена в iRZ TG21.A/iRZ TG21.B (ведомый модем).

                            - Отметьте галочкой пункт Программный контроль четности (7-E-1), если интерфейс RS485 модема iRZ TG21.A/iRZ TG21.B настроен на 8-N-1. Если интерфейс модема настроен на 7-E-1, галочку выставлять не нужно.


                      Данные для подключения к iRZ TG21.A/iRZ TG21.B


                      8. На вкладке COM-порт выберите порт компьютера, к которому подключен ведущий GSM-модем (iRZ MC52iT), а также укажите скорость обмена по COM-порту.

                            Скорость обмена по COM-порту должна совпадать со скоростью, записанной в настройки GSM-модема.


                        Данные для подключения к GSM-модему (ведущему)


                        9. В окне Библиотека канала связи HAYES-модема (асинхр.) нажмите Оk.

                        10. В окне Справочник нажмите Закрыть.

                        11. Нажмите Установить соединение в строке Канал связи.

                          Установить CSD-соединение с iRZ TG21.A/iRZ TG21.B


                              Программа AdminTools начнёт устанавливать CSD-соединение с модемом iRZ TG21.A/iRZ TG21.B.


                          Программа AdminTools подключается к iRZ TG21.A/iRZ TG21.B


                          12. Когда программа AdminTools подключится к модему iRZ TG21.A/iRZ TG21.B, появится сообщение Выполнено успешно. Нажмите ОК.


                          CSD-соединение с iRZ TG21.A/iRZ TG21.B установлено


                          13. Нажмите Авторизация, чтобы подключиться к счётчику.

                          Подключиться к счётчику


                          14. Когда программа AdminTools подключится к счётчику, в поле Устройство появится информация о нём.

                          Программа AdminTools подключилась к счётчику


                          15. Начните опрос счётчика.

                                  1) В списке Данные измерений выберите нужный отчёт.

                                  2) Задайте интервал времени или глубину опроса для отчёта.

                                  3) Выберите тарифы.

                                  4) Выберите каналы измерения.

                                  5) Нажмите Считать данные.

                          Задать параметры опроса счётчика


                              Программа AdminTools опросит счётчик и отобразит полученные данные.


                          Показания счётчика


                          Облачный сервис Я.Энергетик

                          1. В веб-браузере откройте страницу АСКУЭ «ПОД КЛЮЧ» - ОПРОС ЭЛЕКТРОСЧЁТЧИКОВ ОНЛАЙН.

                          2. На странице укажите:

                              1) Серийный номер счётчика. Серийный номер указан на лицевой панели счётчика.

                              2) Тип счётчика – Энергомера СЕ303.

                              3) Тип соединения – GSM модем (передача по CSD).

                              4) Номер телефона – телефонный номер SIM-карты, установленной в iRZ TG21.A/iRZ TG21.B (ведомый модем).

                                Нажмите Продолжить.

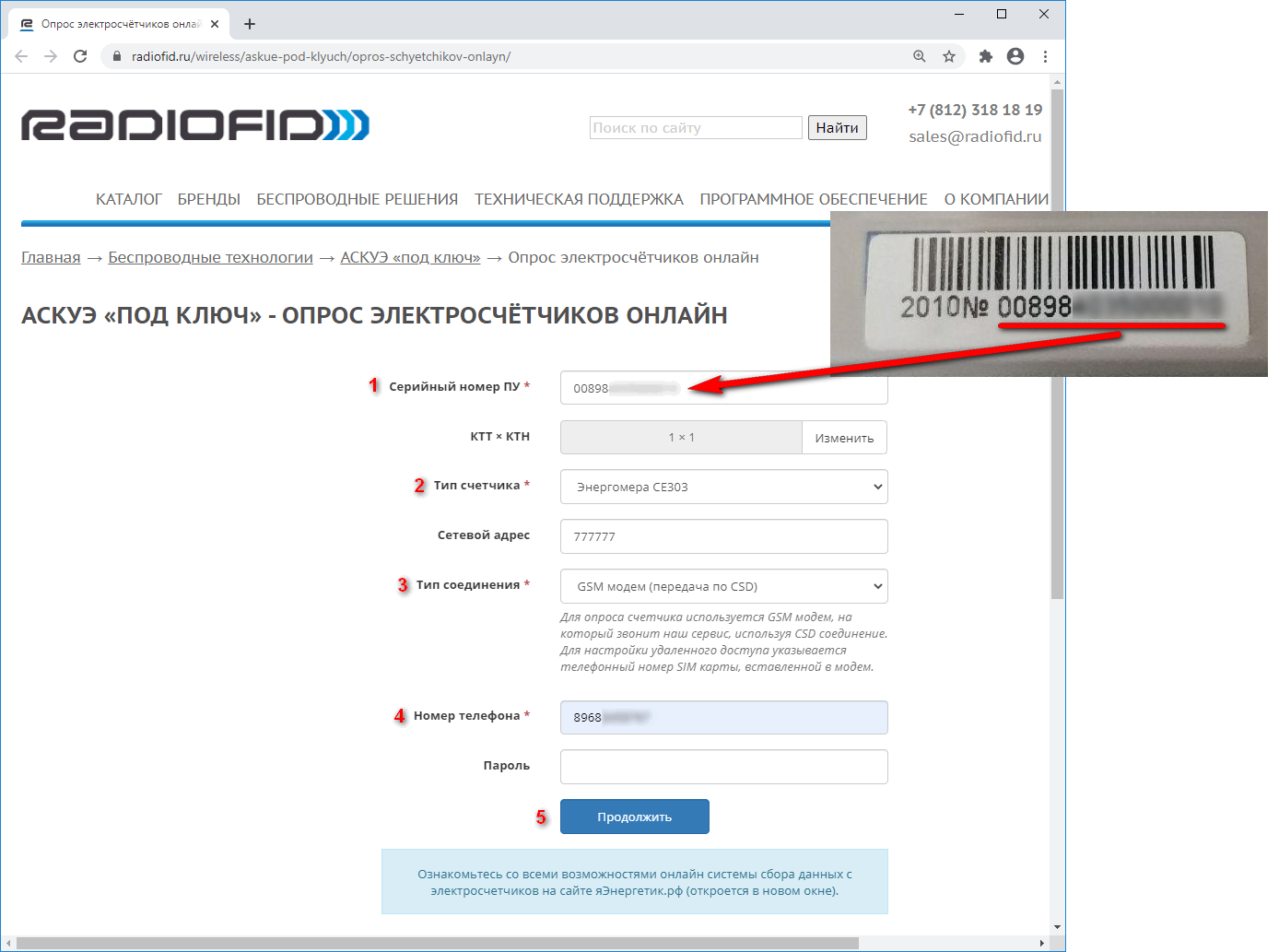

                            Ввести данные для опроса

                            3. Выберите данные, которые нужно получить от счётчика. Нажмите Опросить электросчетчик.

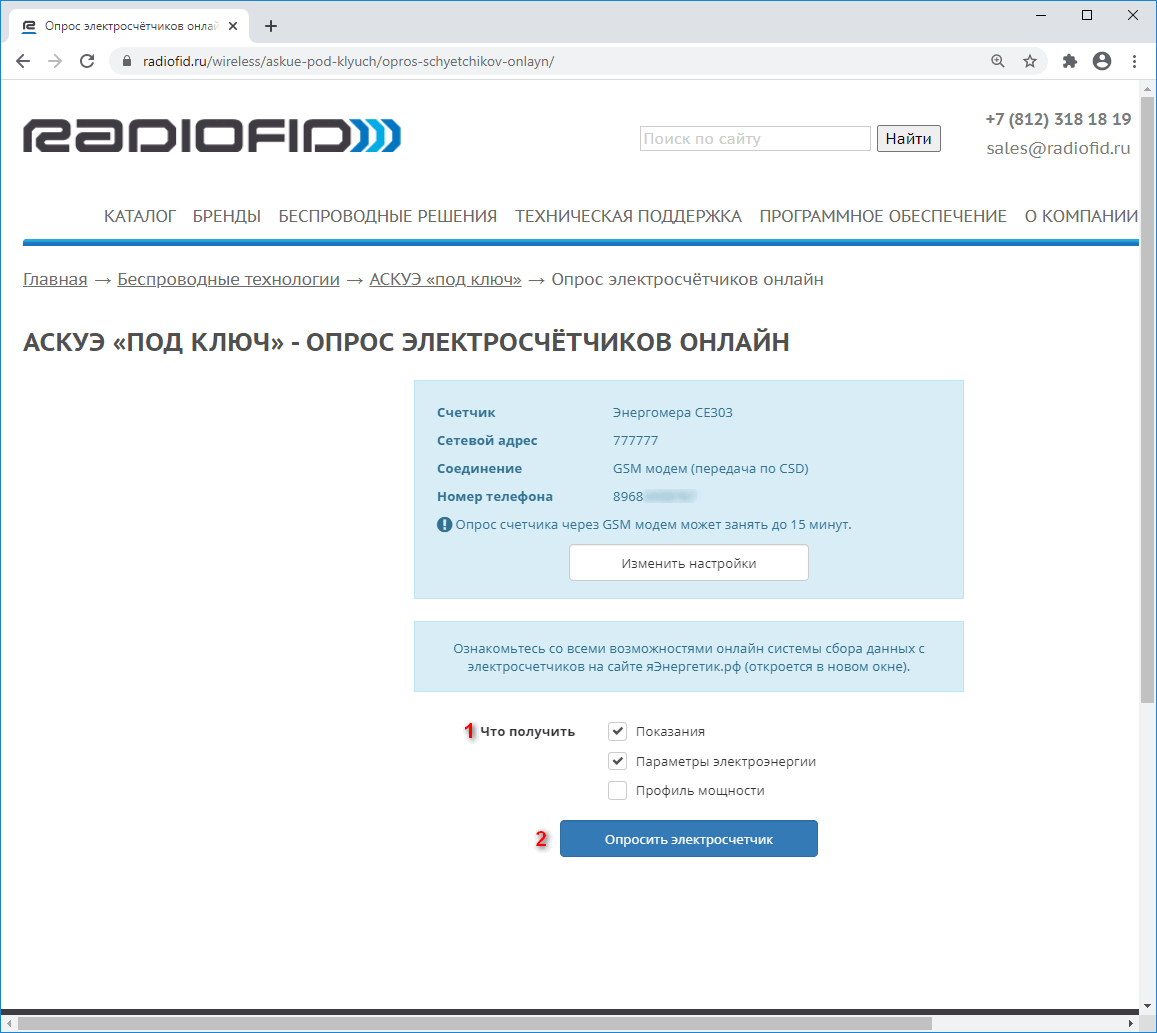

                              Начать опрос счётчика


                                  Сервис Я.Энергетик подключится к iRZ TG21.A/iRZ TG21.B по CSD и начнёт опрос счётчика.

                              Сервис Я.Энергетик приступил к опросу счётчика


                              4. После окончания опроса на странице появятся данные со счётчика.

                                Показания счётчика
